Hizmet / 04 — Prefabrik borulama

Hat, maket olarak çıkar.

İzometri atölyede kapanır. Saha kaynağı azalır; ölçü kontrolde kalır.

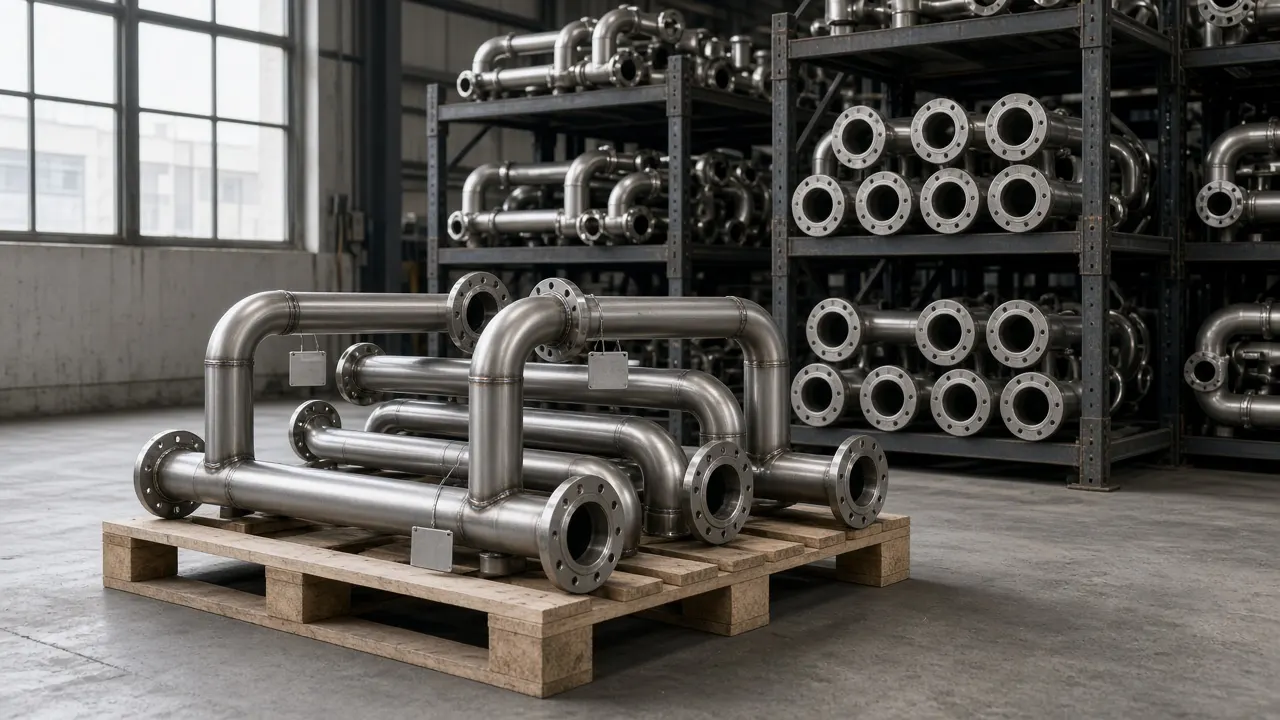

Atölye raflarında duran, flanşlı prefabrik paslanmaz boru spool’ları ve manifold grubu

Hizmet

Spool, şantiyenin rastgele borusu değildir.

Prefabrik borulama, izometriyi atölyede kesilmiş, kaynaklanmış ve işaretlenmiş maketlere çevirir. Flanş yüzü, askı ve spool numarası paketin parçasıdır.

Saha kaynağı yok olmaz; azalır. Kalan iş, işaretli uçları birleştirmek ve askıyı oturtmaktır.

Kimya transferi, enerji kondensi veya fabrika yardımcı hattı — kontrol atölyede tutulur.

Yaklaşım

Atölye ölçer, saha birleştirir.

İki iş ayrılınca her ikisi de kısalır.

Atölyede kalan

Kesim, alın kaynağı, flanş yüzü, manifold, işaret, koruma.

Sahada kalan

Spool birleştirme, askı oturtma, ekipman flanşı, son sızdırmazlık.

  1. 01

    İzometriyi oku

    Spool kırımı, ulaşılabilir kaynak ve sökülebilir uç çizimde çözülür.

  2. 02

    Maketi kapat

    Kaynak ve flanş yüzü atölye kontrolündedir. Sapma rafta görülür.

  3. 03

    Sahaya bırak

    İşaretli uçlar ekipman ve hat numarasıyla çıkar.

Kapsam

İzometrikten sevkiyata.

Maket, yalnızca bükülmüş boru değildir.

  • 01

    Spool üretimi

    Kesim, dirsek, alın kaynağı ve flanş atölye maketidir.

  • 02

    Manifold ve vana

    Gruplar bir arada kaynaklanır; saha tek tek toplamaz.

  • 03

    İşaret ve askı

    Spool numarası, akış yönü ve askı noktası paketlenir.

  • 04

    Koruma

    Flanş kapağı, destek ve sevkiyat düzeni hattın parçasıdır.

Problem

Tüm hat şantiyede çekilince ölçü dağılır.

Kaynak dumanı ve revizyon saha ekibinin işi olursa izometri kâğıtta kalır.

  1. 01

    Spool yok

    Her dirsek yerinde kesilir. Ölçü, o günkü ustanın eline kalır.

  2. 02

    İşaret yok

    Hangi uç hangi ekipmana gider belirsizdir. Yanlış flanş geç bağlanır.

  3. 03

    Koruma yok

    Yüzey ve ağız açık gider. Sevkiyat, imalatın son adımı sayılmaz.

Süreç

Beş maket adımı.

Hat, tezgâhta numaralanır.

  1. 01

    Kırım

    İzometri spool’lara bölünür.

  2. 02

    Kesim

    Boru ve dirsek listedeki boyda kesilir.

  3. 03

    Kaynak

    Alın ve flanş atölyede kapanır.

  4. 04

    İşaret

    Numara, yön ve uç yazılır.

  5. 05

    Sevk

    Raf ve kapakla sahaya gider.

Prefabrik paslanmaz proses boru modülleri

Örnek uygulama

Kondens manifold maketi

Enerji yardımcı hattında manifold ve vana grubu atölyede kapatıldı. Saha, üç işaretli flanşı eşanjör ve kollektöre bağladı; hat kaynağının çoğu şantiyeye inmedi.

Sözleşmesel olmayan vitrin örneğidir. Debi, basınç sınıfı veya kaynak oranı iddiası yoktur.

Bağlam
Enerji — kondens yardımcı hat
İçerik
Manifold, vana grubu, spool’lar
Atölye
Kaynak, işaret, flanş kapağı
Saha
Üç uç birleştirme
Boru modülleri

Sektörler

Hizmet, prosesin diline oturur.

Kimya transferi, enerji ısısı, fabrika yardımcı hatları. İzometri prosese göre kırılır.

Uygun hatlar

İlgili sistemler

İlgili hizmetler

Tüm hizmetler

Proje talebi

Hat maketini konuşalım.

İzometriyi atölyede kapatır, saha kaynağını azaltırız.

Teknik Ekiple Görüşün
