Ege yardımcı ısı ve kondens
Eşanjör, damla ayağı ve hat maketi aynı pakettedir; yardımcı oda sonradan borulanmaz.
01 / 03
Eşanjör, oda ve izolasyon aynı karardır.
Proje
Yardımcı oda, sonradan borulanmaz.
İzmir’de kızgın yağ–su eşanjörü odaya sığıyordu; izolasyon, tahliye ve servis flanşı sığmıyordu. Yardımcı hat, tesisin unutulan köşesi olarak bırakılmıştı.
Isı yükü ve saha ölçüsü birlikte kilitlendi. Kabuk-borulu gövde ile prefabrik kondens maketi atölyede sızdırmazlık gördü.
İhtiyaç
Eşanjör sığmak, paketi bitirmez.
Gövde odaya girince iş bitmiş sayılır. İzolasyon payı, damla ayağı ve bakım flanşı koridorda kalır.
Isıl veri yok
Yük ve sıcaklık kilitlenmeden gövde seçilince eşanjör sahada “neredeyse” olur.
Kondens unutulur
Damla ayağı ve tahliye sonradan çekilince askı ve eğim şantiyede dağılır.
Servis boşluğu
Flanş sökülünce tüp demeti duvara değer. Bakım, montajın parçası değildir.
Kapsam
Isı ve kondens aynı paket.
Vitrin kapsam yardımcı ısıdır. Çıplak gövde teslimi değildir.
01
Kabuk-borulu eşanjör
Isı yükü ve oda ölçüsüyle boyutlandırıldı.
02
Prefabrik kondens
Damla ayağı, tahliye ve izolasyon payı atölyede maketlendi.
03
Bağlama ve servis
Servis flanşı ve işaretli uçlar oda geometrisine göre çıktı.
Yaklaşım
Oda ve yük aynı anda.
Eşanjör, duvar boşluğu olmadan çizilmez.
01
Isıl brief
Yük, akışkan ve mevcut flanş aynı masada toplandı.
02
Oda
İzolasyon, tahliye ve sökme payı 3D’de kilitlendi.
03
Atölye
Gövde ve kondens maketi sızdırmazlık gördü.
04
Teslim
Yardımcı oda bağlama planıyla çıktı.
Uygulama
Gövde oturdu, kondens asılmadı.
Eşanjör odaya ölçüyle indi. Prefabrik kondens ve damla ayağı aynı sevkiyatta geldi.
Saha, işaretli uçlara bağladı. İzolasyon payı şantiyede kesilmedi.
Kullanılan çözümler
Hizmet ve sistem aynı brief’ten.
Sonuç
Devreye alınan yardımcı ısı çözümü.
Sözleşmesel olmayan vitrin. Isıl verim rakamı yoktur.
01
Yardımcı odada kapanan ısı ve kondens paketi
02

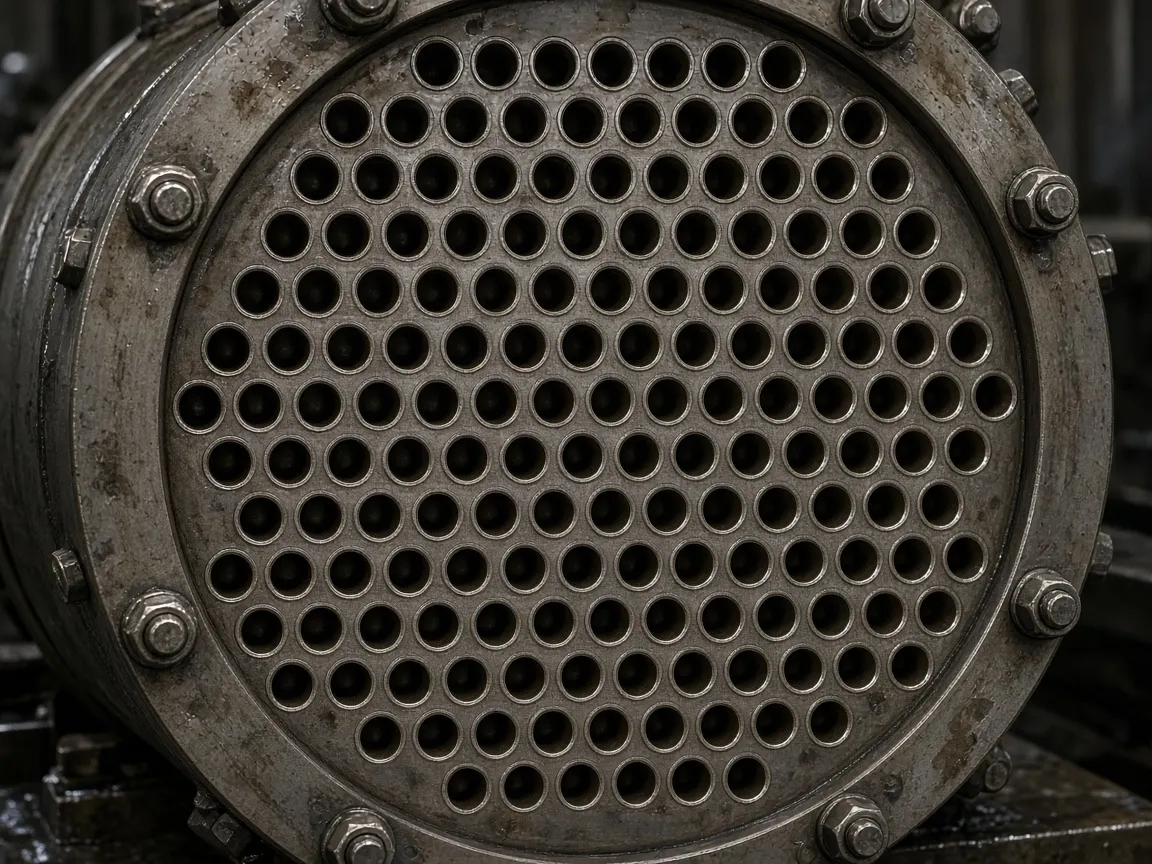

Tamamlanan kabuk-borulu eşanjör
03

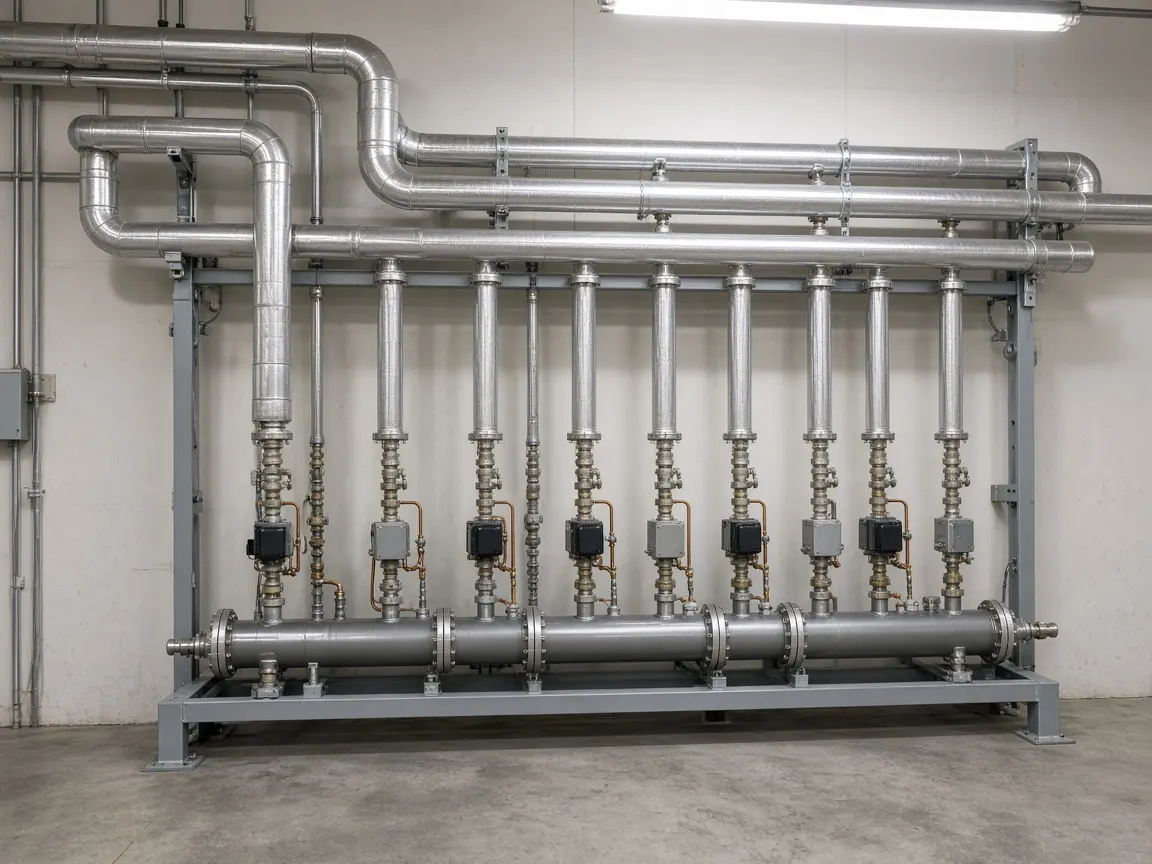

Prefabrik damla ayağıyla yeni üretim akışı
04
Proses kapsamı: kızgın yağ–su ısı transferi ve kondens
