Projeler / 06 — Kimya

Güney kimyasal transfer maketi

İzometri atölyede kapanır; saha kaynağı ve ölçü kontrolü şantiyede dağılmaz.

Atölyede işaretli prefabrik proses boru ve manifold grubu
Atölyede flanşlı prefabrik boru spool’ü

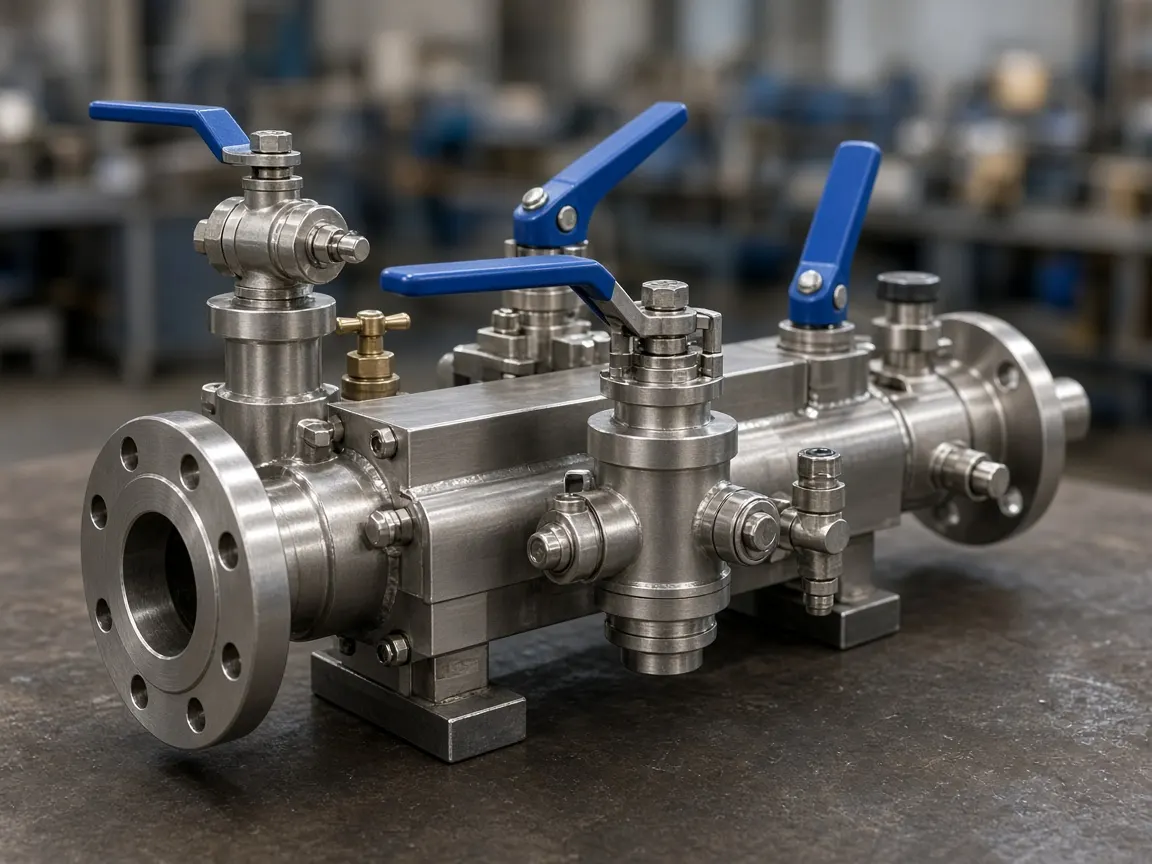

Paslanmaz transfer vana manifoldu

01 / 03

Maket, metre borudan önce kapanır.

Proje

İzometri şantiyede yazılmaz.

Gaziantep’te kimyasal transfer hattı tamamen sahada çekiliyordu. Askı ve flanş uyuşmayınca ölçü kontrolü şantiyede dağılıyordu.

Manifold, vana grubu ve işaretli uçlar prefabrik çıktı. Saha kaynağı azaldı; ölçü atölye kontrolünde kaldı.

İhtiyaç

Saha kaynağı, ölçü kontrolü değildir.

Hat yerinde çekilince askı, eğim ve flanş yüzü ayrı ustaların işi olur. Maket, boru metresi değildir.

  1. Uyuşmayan uç

    Mevcut ekipman flanşı sahada ölçülmezse maket dönmez.

  2. Askı yok

    İzometri askısız çizilince hat, duvara ve geçide yaslanır.

  3. İşaretsiz sevkiyat

    Spool işaretlenmezse birleştirme sırası şantiyede kaybolur.

Kapsam

Manifold atölyede kapanır.

Vitrin kapsam prefabrik transfer maketidir. Açık metre boru değildir.

  • 01

    Manifold ve vana grubu

    Transfer vanaları ve kollektör atölyede toplandı.

  • 02

    İşaretli uçlar

    Flanş yüzleri ve birleştirme sırası işaretlendi.

  • 03

    Sevkiyat planı

    Askı, koruma ve saha birleştirme sırası dosyayla çıktı.

Yaklaşım

Önce izometri, sonra kesim.

Saha kaynağı, atölyede kapanmayan bir ölçü değildir.

  1. 01

    Saha ölçü

    Mevcut flanş ve geçit aynı brief’te toplandı.

  2. 02

    İzometri

    Manifold, askı ve spool kesimi çizimde kapandı.

  3. 03

    Atölye

    Maket kaynaklandı; ölçü fabrikada görüldü.

  4. 04

    Birleştirme

    Saha işaretli uçları bağladı. Yeni hat çekilmedi.

Uygulama

Spool oturdu, hat çekilmedi.

Manifold ve vana grubu atölyede kapandı. Spool’ler işaretli olarak çıktı.

Saha, birleştirme sırasına göre bağladı. Ölçü kontrolü şantiyede yeniden yapılmadı.

Kullanılan çözümler

Hizmet ve sistem aynı brief’ten.

İlgili hizmetler

İlgili sistemler

Sektör

Kimya

Sonuç

Prefabrik transfer maketi teslimi.

Sözleşmesel olmayan vitrin. Hat çapı ve debi burada iddia edilmez.

  • 01

    Atölyede kapanan prefabrik transfer maketi

  • 02

    Tamamlanan manifold ve vana grubu

  • 03

    İşaretli uçlarla sahaya inen yeni hat akışı

  • 04

    Proses kapsamı: kimyasal transfer, vana, birleştirme
