Marmara asit tampon kabı
Alaşım, conta ve tahliye cidardan önce kilitlenir; kap tahminle çizilmez.
01 / 03
Gövde ve ağız aynı imalat dosyasından çıkar.
Proje
Tampon kap, tahminle çizilmez.
Kocaeli’de yardımcı asit hattı, gövdeyi bir tedarikçiden, nozulu başka bir çizimden bekliyordu. Conta ve tahliye mail zincirinde kalınca flanş sahada açılıyordu.
Proses verisi, tasarım basıncı ve tahliye aynı brief’te toplandı. Kap atölyede hidrostatik gördü; saha işaretli uca indi.
İhtiyaç
Alaşım ve conta, cidardan önce konuşulur.
Yardımcı kimyasal hat “basit kap” diye ayrılınca nozul ve conta şantiyede uyuşmaz.
01
Dağınık veri
Akışkan, sıcaklık ve tasarım basıncı ayrı maillerde gezer. Kap tahminle kesilir.
02
Nozul sırası
Numune, tahliye ve giriş aynı cidarda kilitlenmezse flanş sahada döner.
03
Kaldırma
Kulak ve koruma sonradan eklenince sevkiyat, kabulün parçası olmaz.
Kapsam
Gövde, ağız ve test tek dosya.
Vitrin kapsam bir proses tampon kabıdır. Katalog silindir değildir.
01
Proses tampon kabı
Tahliye, numune ve proses ağızları gövdeyle birlikte çizildi.
02
Alaşım ve conta
Malzeme ve conta, akışkanla aynı kararda kilitlendi.
03
Hidrostatik ve koruma
Test, kaldırma noktası ve sevkiyat koruması atölyede kapandı.
Yaklaşım
Önce brief, sonra cidar.
Kaynak sırası, conta seçiminden sonra gelir.
01
Proses verisi
Akışkan, basınç sınıfı ve tahliye aynı masada toplandı.
02
Mekanik kilit
Nozul, conta ve kaynak sırası çizimde kapandı.
03
İmalat

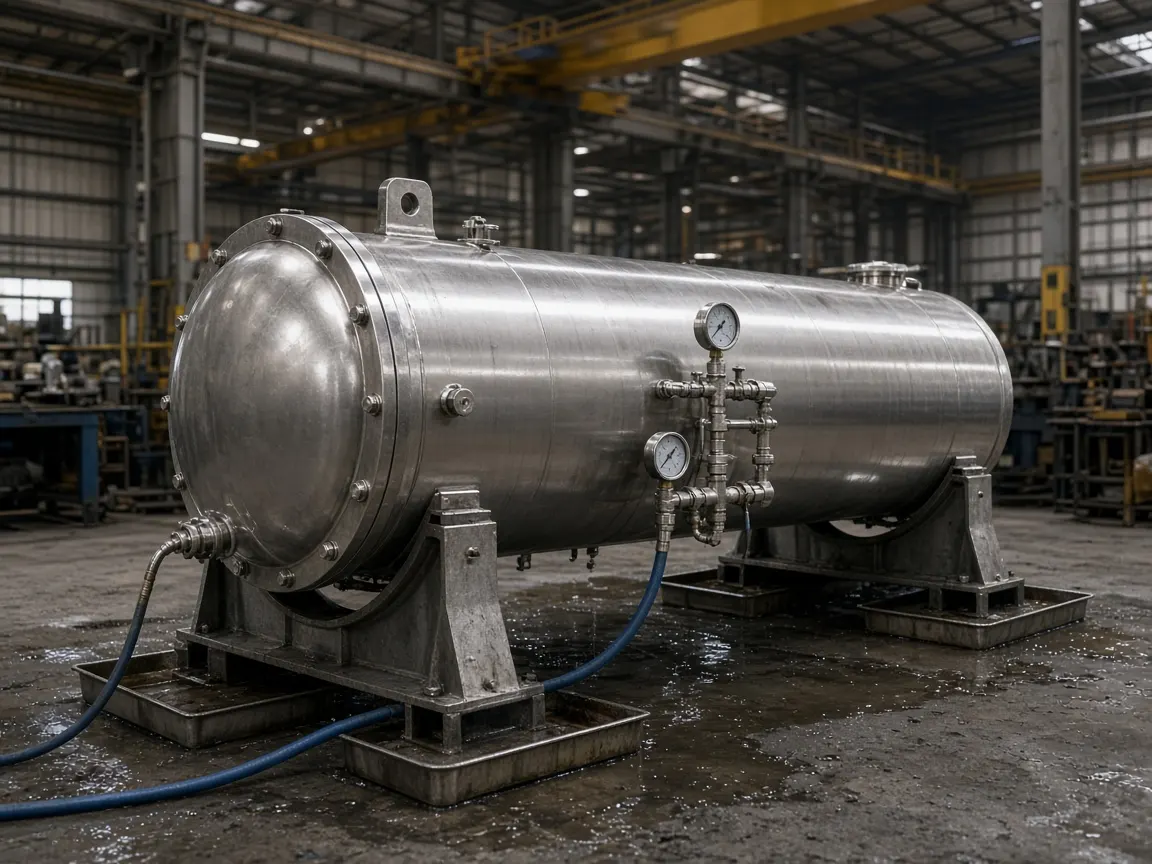

Gövde atölyede tamamlandı; hidrostatik fabrikada görüldü.
04
Sevkiyat
İşaretli uç ve kaldırma noktasıyla saha bağladı.
Uygulama
Kap ayağa indi, flanş dönmedi.
Tampon kap atölyede nozul ve korumasıyla kapandı. Hidrostatik, sahaya taşınmadan görüldü.
Saha, işaretli proses ucuna ve tahliyeye bağladı. Conta ve cıvata sırası sevkiyat dosyasındaydı.
Kullanılan çözümler
Hizmet ve sistem aynı brief’ten.
Sonuç
Tamamlanan proses tampon kabı.
Sözleşmesel olmayan vitrin. Basınç sınıfı ve akışkan burada iddia edilmez.
01
Atölyede kapanan proses tampon kabı
02
Hidrostatik görülmüş, sahaya inen ekipman
03

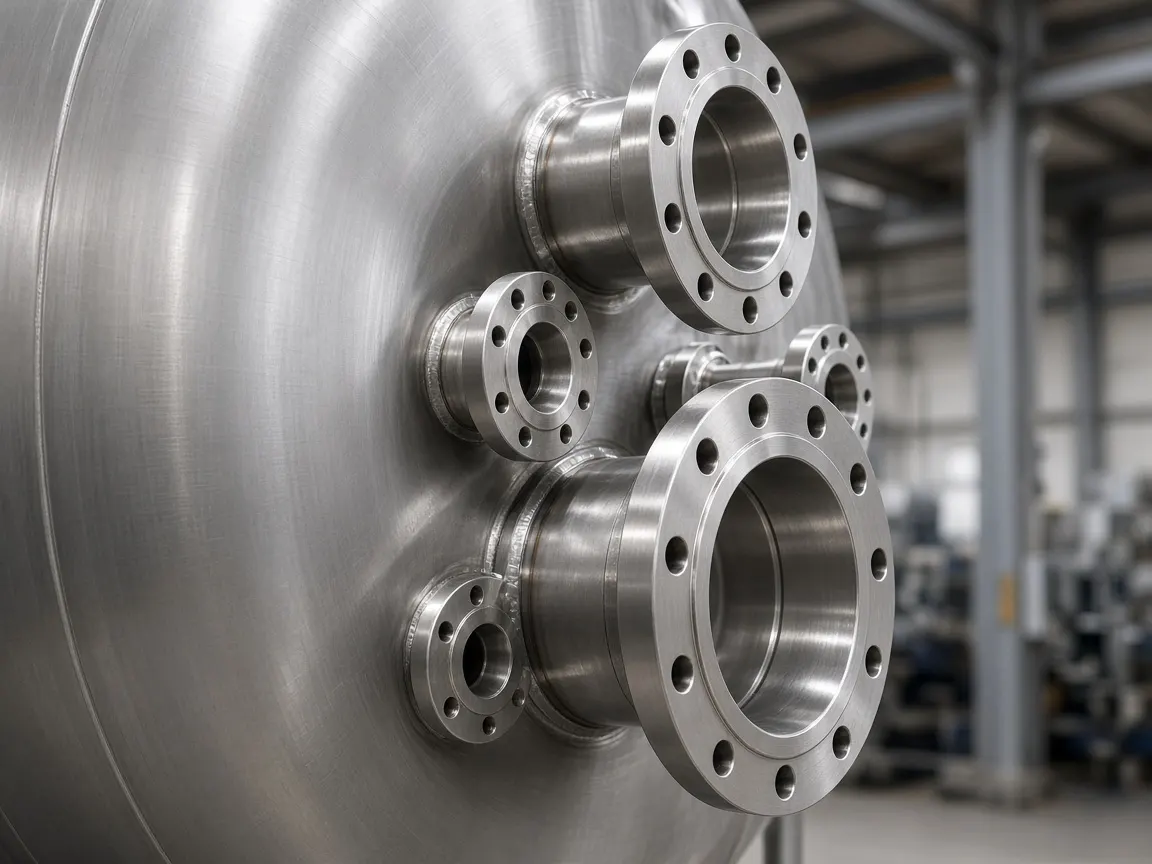

İşaretli nozul ve bağlama planı
04
Proses kapsamı: yardımcı asit tamponu ve tahliye
