Nilüfer dozaj-filtrasyon skidi
Dozaj ve filtre dar odaya şase olarak sığar; parça listesi skid brief’i değildir.
01 / 03
Dozaj ve filtre aynı şasede kapanır.
Proje
Parça listesi skid brief’i değildir.
Bursa’da bir arıtma odasında pompa, filtre ve manifold ayrı geldi. Koridor kapandı; servis ve kaldırma unutuldu.
Oda ölçüsü, kapı neti ve servis boşluğu 3D’de kilitlendi. Skid kapıdan geçti; hat sızdırmazlığı fabrikada görüldü.
İhtiyaç
Dar oda, sahada kurulmaz.
Parça parça montaj teknik odayı tıkar. Skid, katalog pompası dizisi değildir.
01
Kapı neti
Şase kapıdan geçmeyecek şekilde çizilirse paket sahada sökülür. Skid olmaz.
02
Servis
Filtre değişimi ve pompa sökümü koridoru ister. Duvara yaslı hat bakım değildir.
03
Kaldırma
Kulak yoksa vinç sahada uydurulur. Sevkiyat, kabulün parçasıdır.
Kapsam
Dozaj ve filtre tek şase.
Vitrin kapsam kompakt bir su paketidir. Açık parça teslimi değildir.
01
Dozaj ve filtrasyon
Pompalar ve filtre gövdeleri aynı şasede toplandı.
02
Servis koridoru
Kaldırma noktası ve sökme payı oda ölçüsüyle kilitlendi.
03
FAT ve uçlar
Sızdırmazlık, işaretli flanş ve bağlama planı atölyede çıktı.
Yaklaşım
Önce oda, sonra pompa.
Debi, kapı neti olmadan kilitlenmez.
01
Ölçü
Oda, kapı ve kaldırma aynı brief’te toplandı.
02
3D şase
Pompa, filtre ve koridor sığacak şekilde kilitlendi.
03

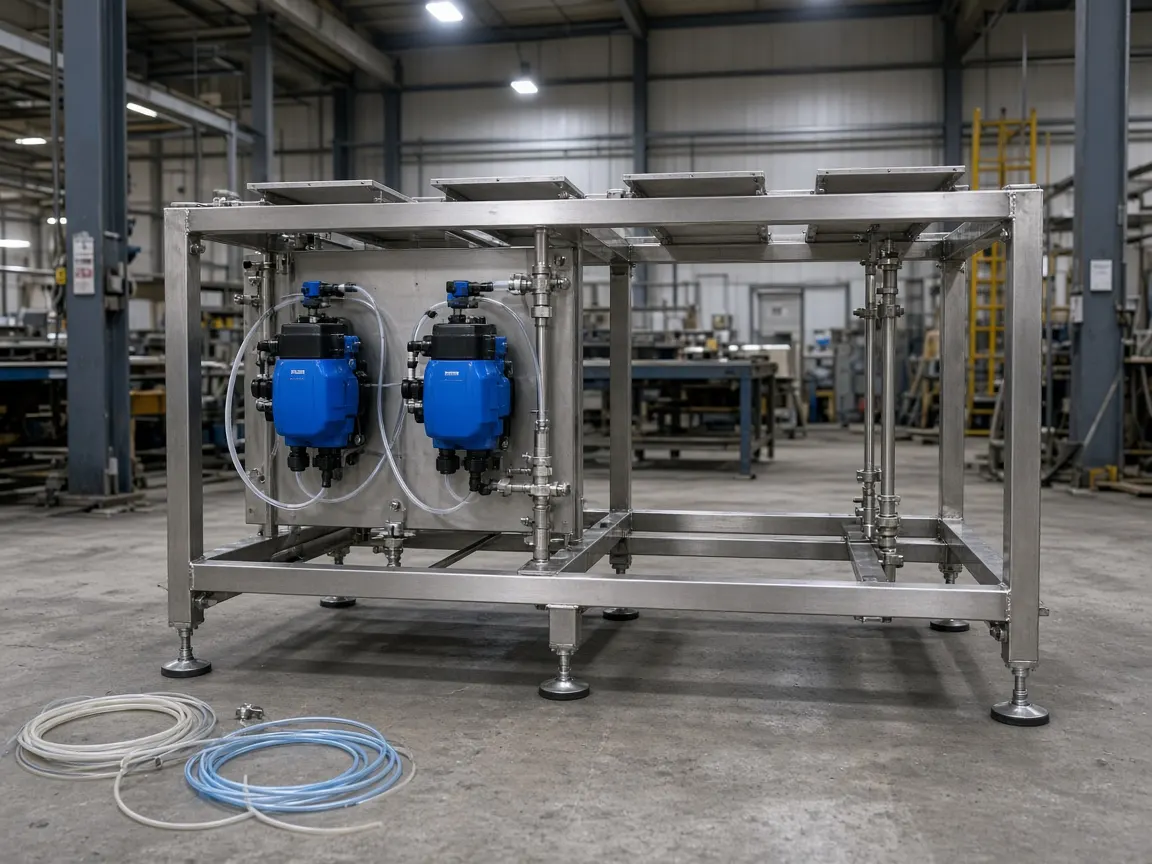

Atölye
Skid kuruldu; hat sızdırmazlığı görüldü.
04
İndirme
Paket kapıdan geçti; saha flanşa indi.
Uygulama

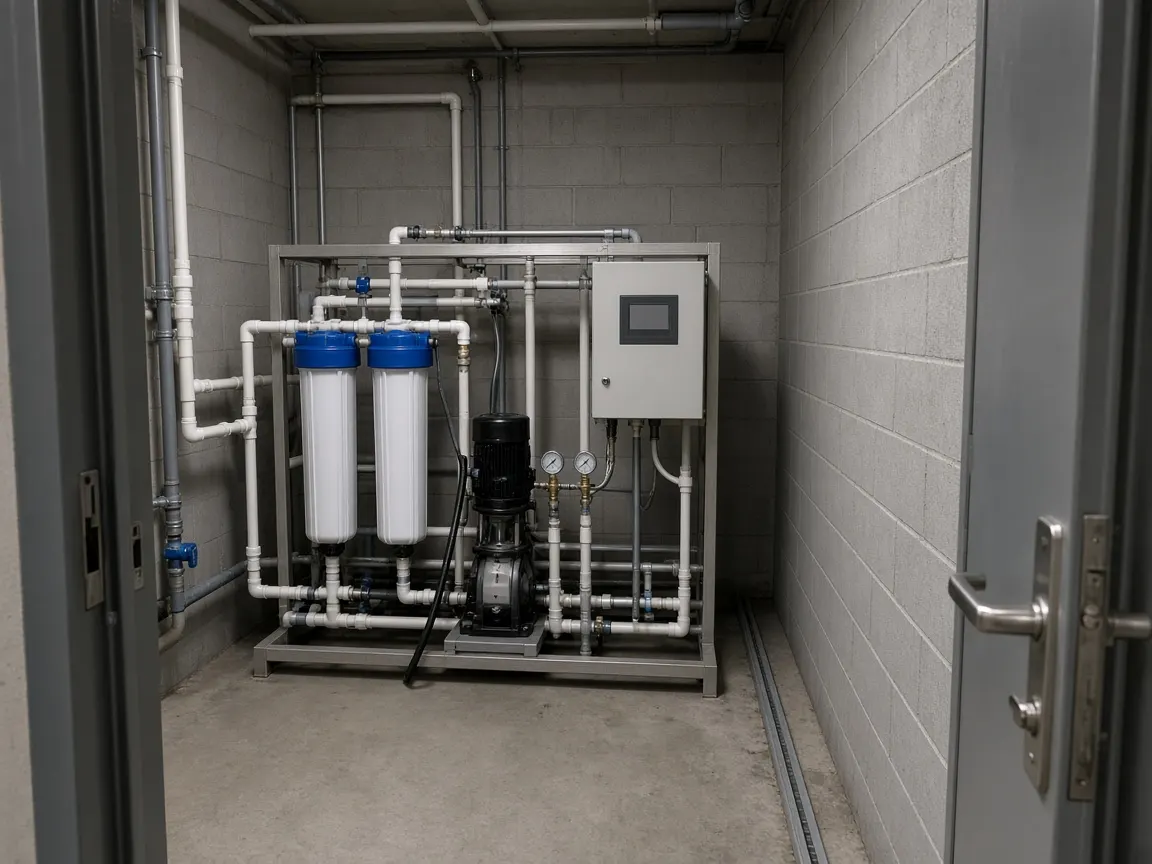

Skid kapıdan geçti, koridor açıldı.
Şase atölyede tamamlandı. Filtre ve dozaj aynı FAT’te görüldü.
Saha, işaretli flanş ve enerjiye bağladı. Oda içinde yeni kaynak hattı çekilmedi.
Kullanılan çözümler
Hizmet ve sistem aynı brief’ten.
Sonuç
Kapıdan geçen dozaj-filtrasyon skidi.
Sözleşmesel olmayan vitrin. Debi veya gider iddiası yoktur.
01
Dar odaya sığan entegre dozaj-filtrasyon sistemi
02
Tamamlanan skid; saha yalnızca flanşa indi
03
Servis koridoru çizimde kapanmış paket
04
Proses kapsamı: dozaj, filtrasyon, bağlama
