Hizmetler · 02
Cep, kapak ve bağlama yüzeyi aynı datum’a yazılır. Gereksiz ikinci istasyon açılmaz; tahliye ve diş dağınık kalmaz.
Problem
Çok yüzlü parça her kurulumda kayarsa düzlemsellik ve konum toleransı çizimde kalır. Tahliye, diş ve cep ayrı tezgâhlara bölündüğünde montaj yüzeyi tutmaz. Freze işi, yüz sayısı kadar istasyon açmak değildir.
Hizmet

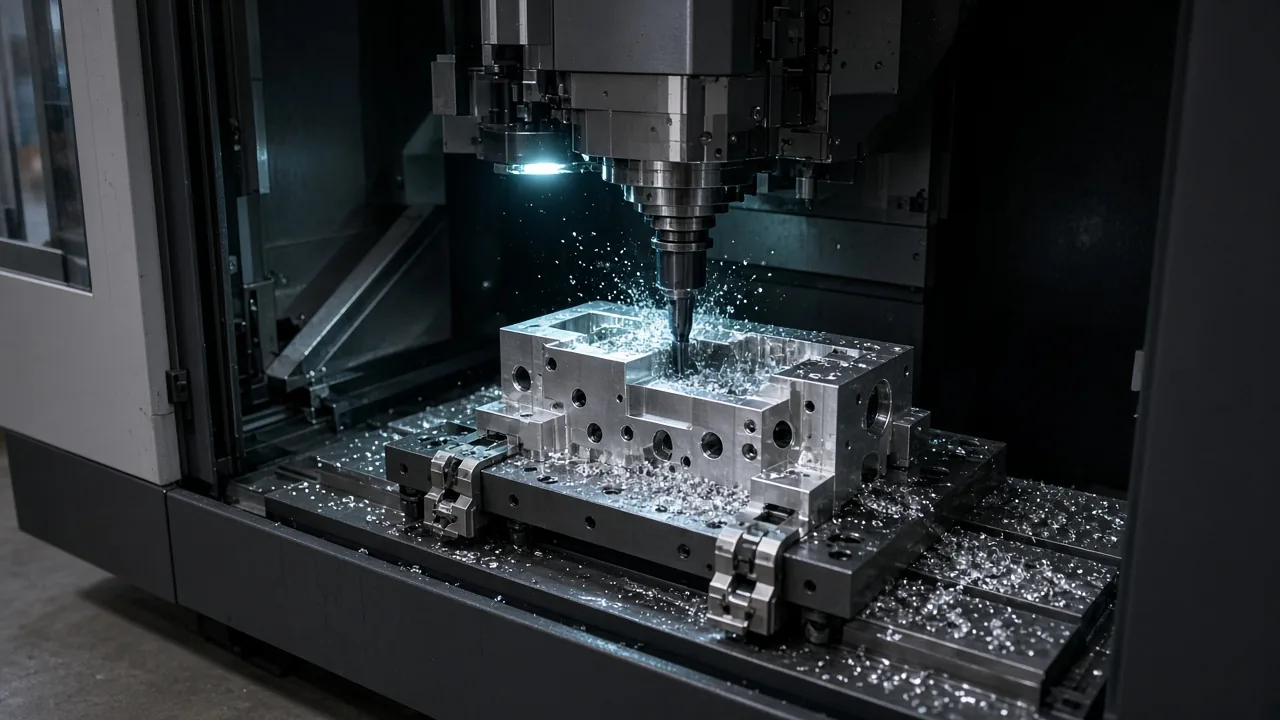

Kapak, gövde ve bağlama plakası dik işleme merkezinde açılır. Cep geometrisi, soğutma kanalı ve diş; plaka ve operasyon sırasıyla korunur.
Amaç daha fazla takım değiştirmek değil; datum yüzeyi bir kez kilitleyip kalan geometriyi o referansa yazmaktır. Alt kesit veya eğik port çıktığında iş 5 eksene planlı geçer.
Yaklaşım
İlk istasyon datum’u kilitler. Cep ve tahliye o referansa açılır; diş ve ikincil yüzeyler en sona bırakılır. Çarpışma ve takım boyu, bağlama yüksekliğiyle birlikte bakılır.
Malzeme ve tezgâh aralığıDüzlemsel referans ve pim/delik konumu ilk kurulumda kapanır.
Kaba ve ince cep, talaş tahliyesi ve köşe radyüsü aynı planda yürür.
Diş çekme ve ikincil yüz, datum’u bozmayacak sıraya konur.
Kapsam
Freze, dönel olmayan yüzeyi ve bağlama düzlemini taşır. Miller torna hattında kalır.
Montaj yüzeyi, conta oturma ve kapak eşleşmesi.
Fikstür plakası, pim deliği, düzlemsel referans.
Kör cep, tahliye kanalı, diş çekme.
Kanal, kanatçık ve sızdırmazlık yüzeyi.
Sektörler
Süreç
Hangi yüzün datum, hangisinin ikinci kurulum olduğu yazılır.

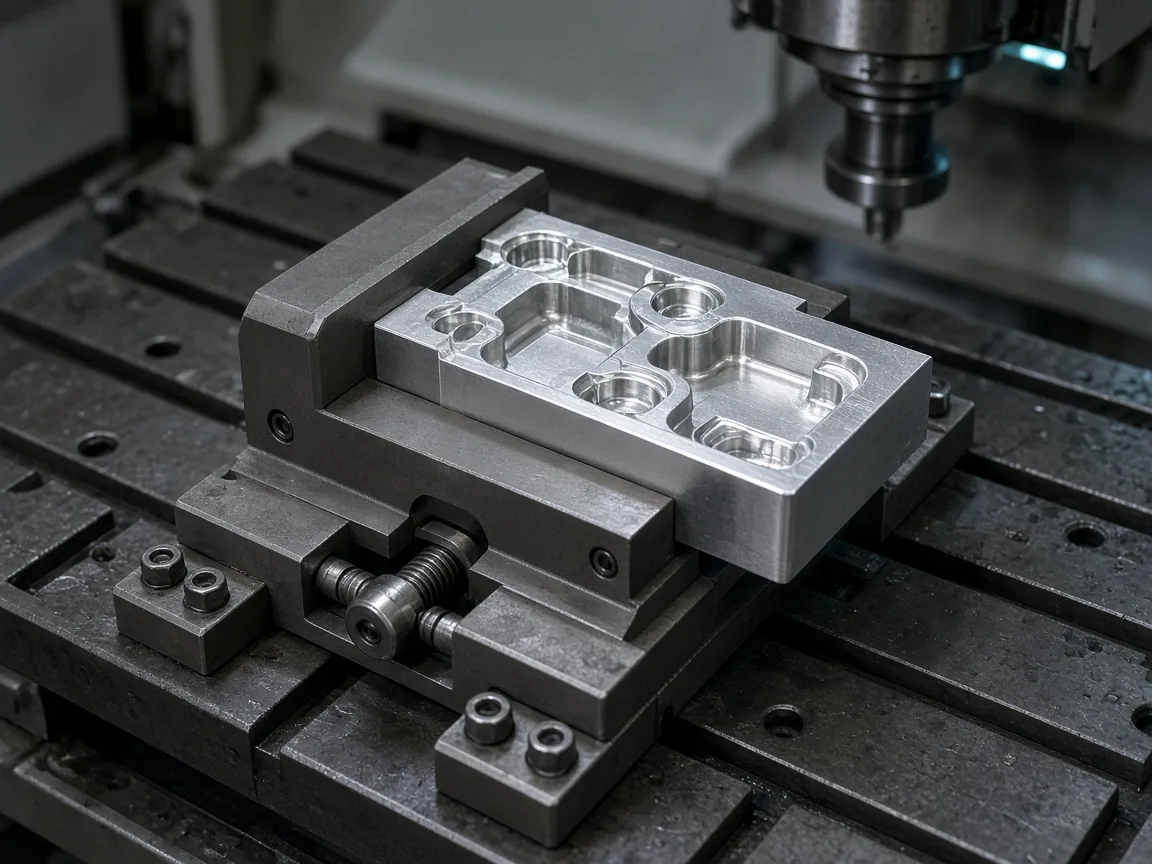

Mengene, pim veya özel bağlama seçilir.
Düzlemsellik ve konum, montaj delikleriyle birlikte görülür.
Onaylanan sıra prototip veya seri karta geçer.
Uygulama
Sürücü soğutma muhafazası
Elektronik sürücü için alüminyum muhafaza işlendi. Conta düzlemi ilk istasyonda kilitlendi; soğutma kanalları ve dişli bağlantılar o datum’a yazıldı. Alt kesit çıkmadığı için 5 eksen açılmadı — iş freze hattında kapandı.
CNC Frezeleme çoğu işte yalnız yürümez. Geometri ve adet, komşu hattı açar.
Gövde, kapak veya plaka dosyasını gönderin. Datum ve operasyon sırasını birlikte kilitleyelim.
