Aktarım gövde bileşeni

Eğik cep, tek bağlamada kapandı.

Beş eksende işlenmiş alüminyum aktarım gövdesi

Proje

Eğik cep, tek bağlamada kapandı.

Bursa’da bir Tier hattı için çok yüzeyli alüminyum aktarım gövdesi. Cep, bağlama yüzeyi ve yatak oturma aynı referansta durmak zorundaydı. İşin ölçüsü vitrin değil; montajın kabul ettiği tekrardı.

İhtiyaç

Ayrı kurulum, konumu istasyonda açıyordu.

Üç eğik cep ayrı kuruluma bölününce konum toleransı CMM’de değil montajda kayıyordu. İkinci bağlama birinci referansı bozuyordu. Hattın durduğu yer rapor değil, gövdenin oturmadığı yuvaydı.

Kapsam

Tek datum, ilk parça, sonra aynı kart.

Kapsam gövde ailesinin tamamını değil; hattın durduğu yüzeyleri kapatmaktı. Seri, ilk onaydan sonra açıldı.

Çok yüzeyli gövde
Eğik cep, bağlama yüzeyi ve yatak oturma aynı parçada durur.
Tek 5 eksen bağlama
Yeniden çevirme yok. Referans çenede kilitlenir.
İlk parça onayı
Gövde masada ölçülmeden seri kartı yazılmaz.
Tekrar sipariş
Aynı program ve çene versiyonu sonraki partiye taşınır.

Yaklaşım

Gövde, tek referansa yazıldı.

5 eksen, üç kurulumu bir istasyona indirdi. Kısa takım sapmayı kesti; yol çarpışma kontrolünden geçmeden kesime girmedi.

Uygulama

Aktarım istasyonu, gövdeyi tek parça okudu.

Gövde hatta eğik cep ve bağlama yüzeyiyle oturur. Ayrı freze istasyonu kalktı. Tekrar siparişte aynı program açıldı; çene değişmedi.

01
Referans
Bağlama yüzeyi datum oldu. Eğik cep bu düzleme yazıldı.
02
Takım yolu
Kısa takım ve kontrollü yol. Uzun konsol, cepte bırakılmadı.
03
Onay
İlk gövde ölçüldü. Kart kilitlenmeden ikinci parça açılmadı.

Görseller

İşin durduğu yer.

Bağlama, eğik cep ve ilk parça ölçümü — aynı gövde, üç bakış.

01 / 03

Tek bağlama

Kaydırarak diğer bakışları görün.

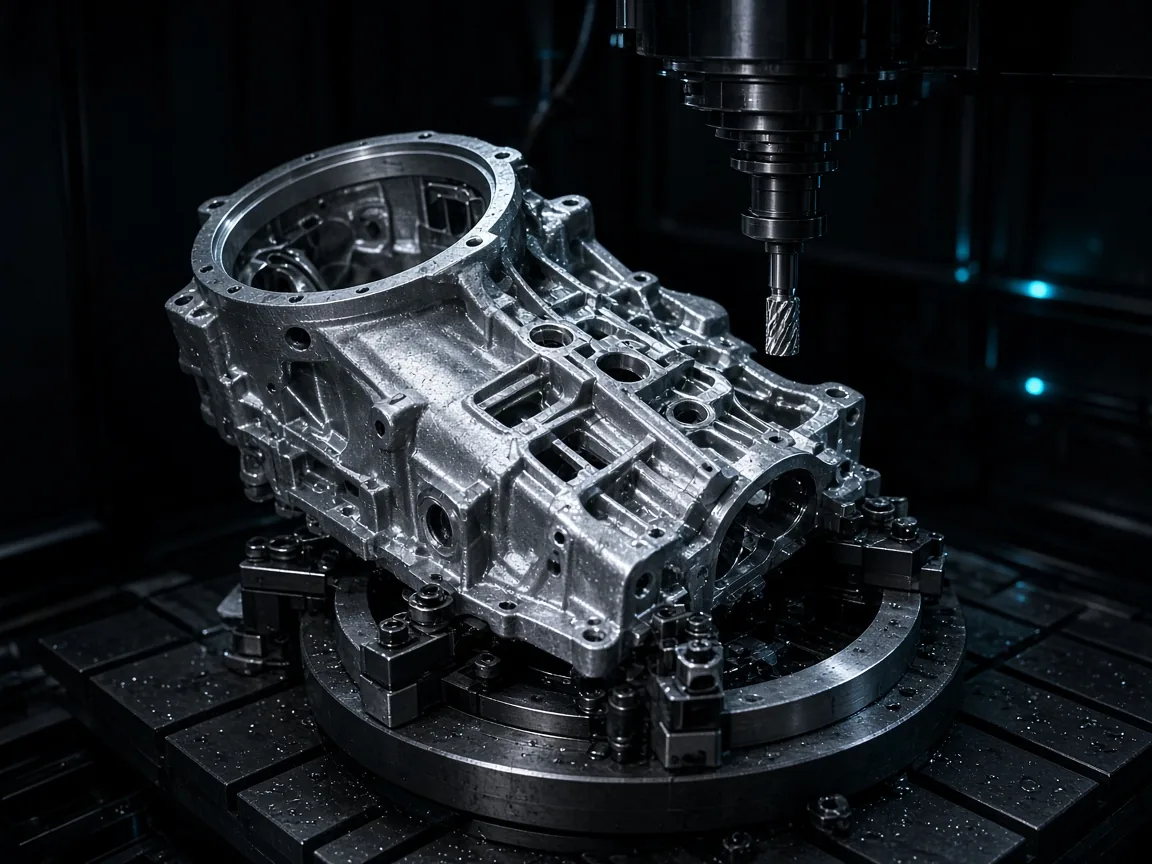

Beş eksen tablasında bağlanmış alüminyum aktarım gövdesi — Tek bağlama

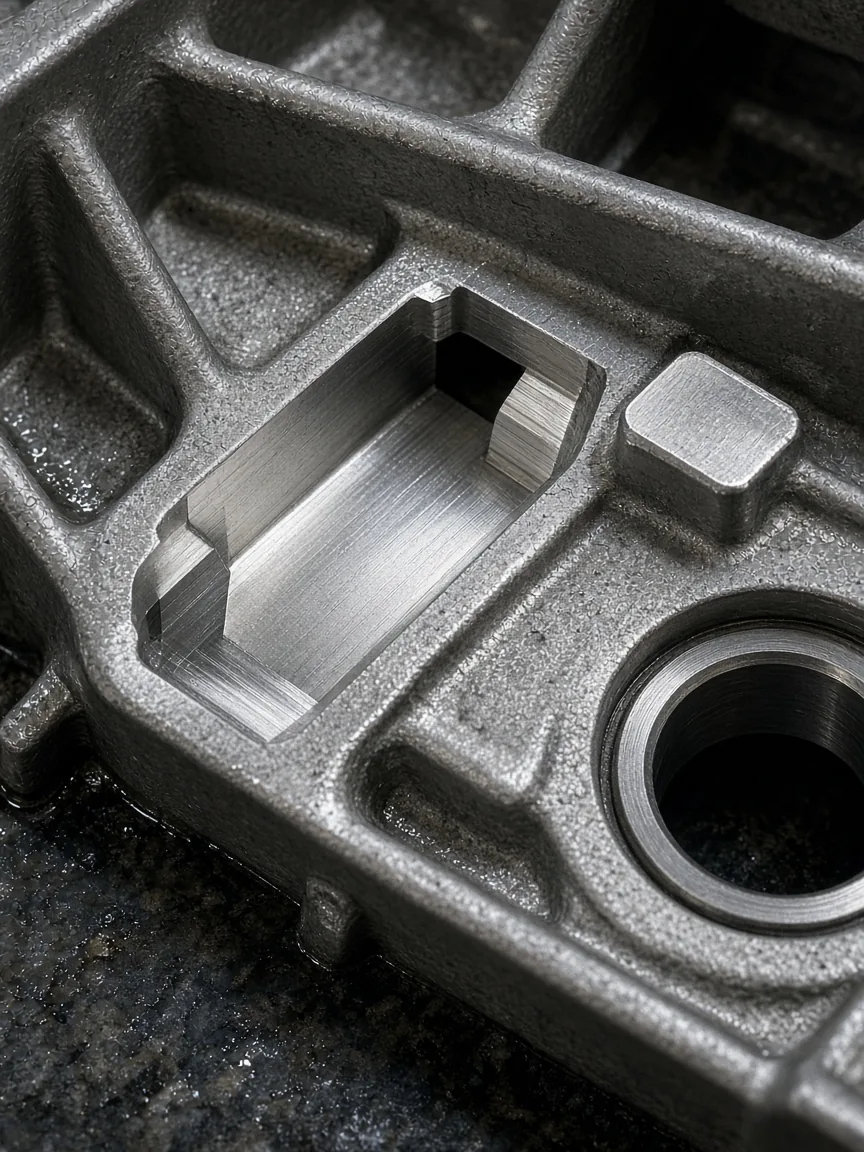

Aktarım gövdesinde işlenmiş eğik cep ve bağlama yüzeyi — Eğik cep

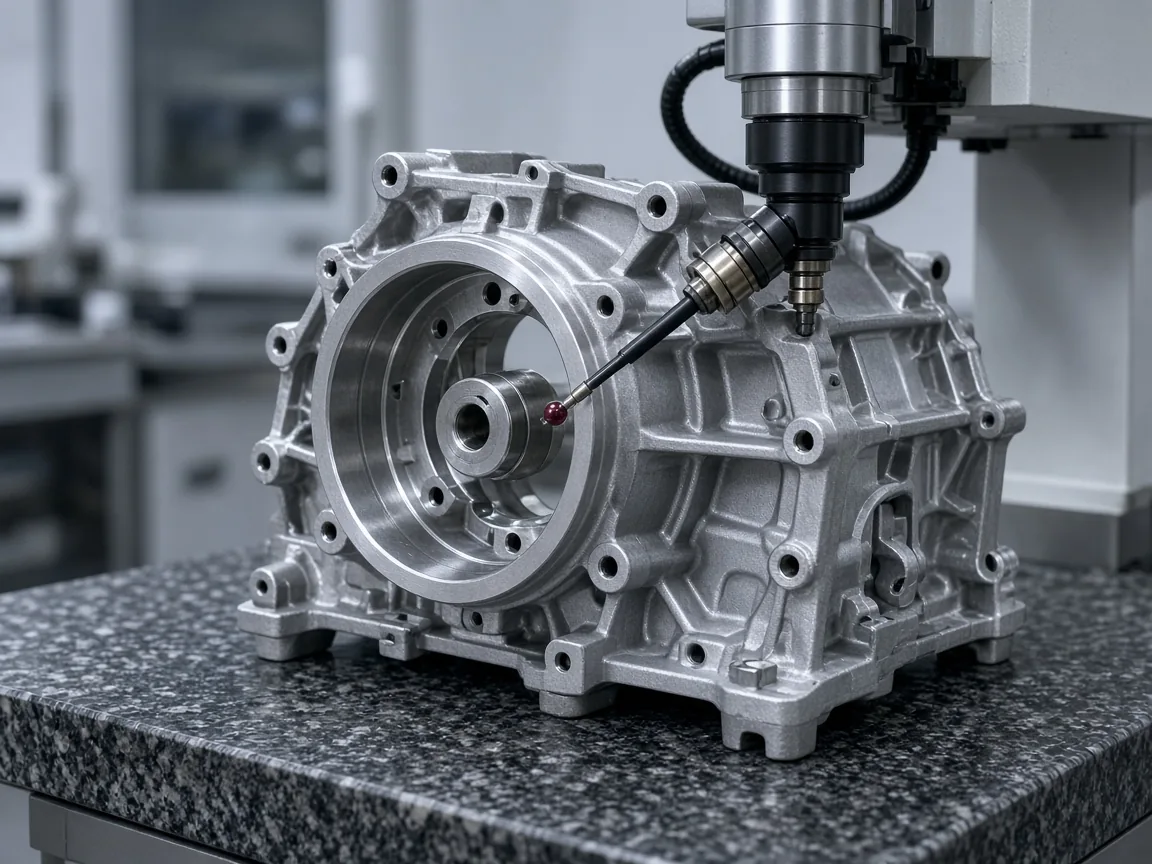

Granit masada ölçülen aktarım gövdesi — İlk parça

Sonuç

Yeniden bağlama kalktı.

Gövde ailesi tek referansla kapandı. Tekrar siparişte çene ve program versiyonu değişmedi. Hattın gördüğü parça, masada onaylanan gövdenin kopyası oldu.

Entegre sistem
Cep, bağlama yüzeyi ve yatak oturma tek 5 eksen referansında.
Yeni üretim akışı
Üç kurulum tek bağlamaya indi; ara istasyon kalktı.
Devreye alınan çözüm
Kilitli program ve çene, tekrar siparişte açıldı.
Proses kapsamı
Aktarım gövdesi, ilk parça onayı ve seri kartı.

Kullanılan çözümler

İş iki hizmetin birleşimiydi: eğik geometri 5 eksende kapandı, onaylı kart seriye taşındı.

Çok yüzeyli gövdeyi konuşalım.

Eğik cep ve bağlama yüzeyi aynı referansta duracaksa hangi bağlamanın açılacağını baştan kilitleyiz.
