Redüktör mil grubu

Yatak çapı, taşlama payıyla durdu.

Ölçüm masasında kademeli redüktör giriş milleri

Proje

Yatak çapı, taşlama payıyla durdu.

Kocaeli’de bir makine üreticisi için kademeli redüktör giriş milleri. Eşmerkez, alın ve kama yuvası aynı torna referansından çıkmak zorundaydı. Uzun mil, ikinci bağlamaya bırakılmadı.

İhtiyaç

Salgı ikinci bağlamada birikiyordu.

Mil ikinci kez çevrilince yatak ısınıyordu. Taşlama payı istasyonsuz kalırsa sonraki hat şaşırıyordu. Kama, torna datum’unu bozmadan açılmalıydı.

Kapsam

Çap zinciri, pay ve kama notu.

Kapsam tek mil değil; yedek partide aynı payı taşıyan mil grubuydu.

Kademeli mil
Yatak, omuz ve kama aynı çap zincirinde durur.
Canlı punta
Uzun milde sapmayı kesen ikinci dayanak.
Kama notu
Freze, torna referansını bozmadan yuvayı açar.
Taşlama payı
Pay evraka yazılır. Sonraki hat istasyonsuz kalmaz.

Yaklaşım

Çap, tek aynada yazıldı.

Milin boyu ikinci bağlamayı çağırıyordu. Canlı punta açıldı; kama frezeye not düşülerek torna datum’u korundu.

Uygulama

Redüktör, mili yedek partide de tanıdı.

İlk mil ölçüldükten sonra kart kilitlendi. Yedek partide aynı pay ve eşmerkez çıktı. Yatak ısınması, ikinci bağlamaya gerek kalmadan kapandı.

01
Ayna
Çap zinciri tek bağlamada kapandı. Omuz ve yatak aynı kartta.
02
Punta
Uzun milde canlı punta. Salgı, ikinci çeneye bırakılmadı.
03
Kama
Yuva frezede açıldı. Torna referansı evrakta durdu.

Görseller

İşin durduğu yer.

Ayna, kama ve ölçü — mil grubunun durduğu üç istasyon.

01 / 03

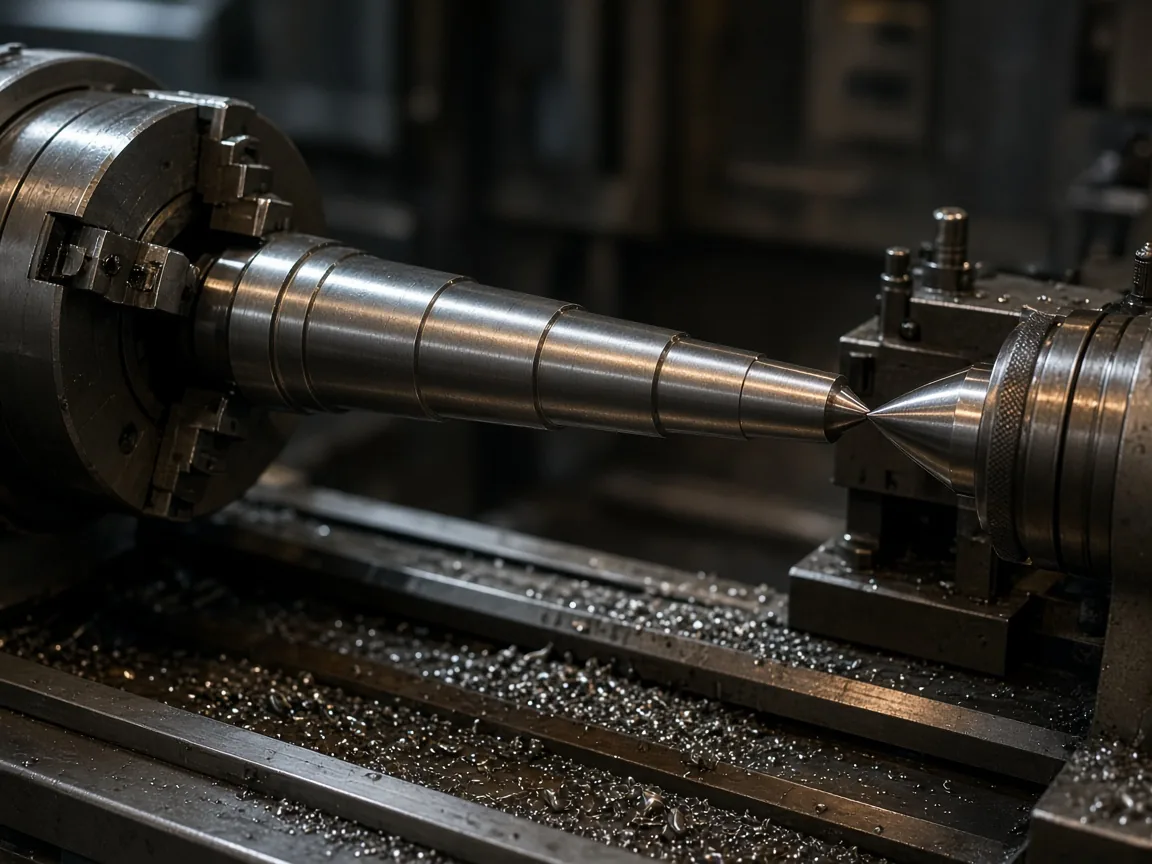

Canlı punta

Kaydırarak diğer bakışları görün.

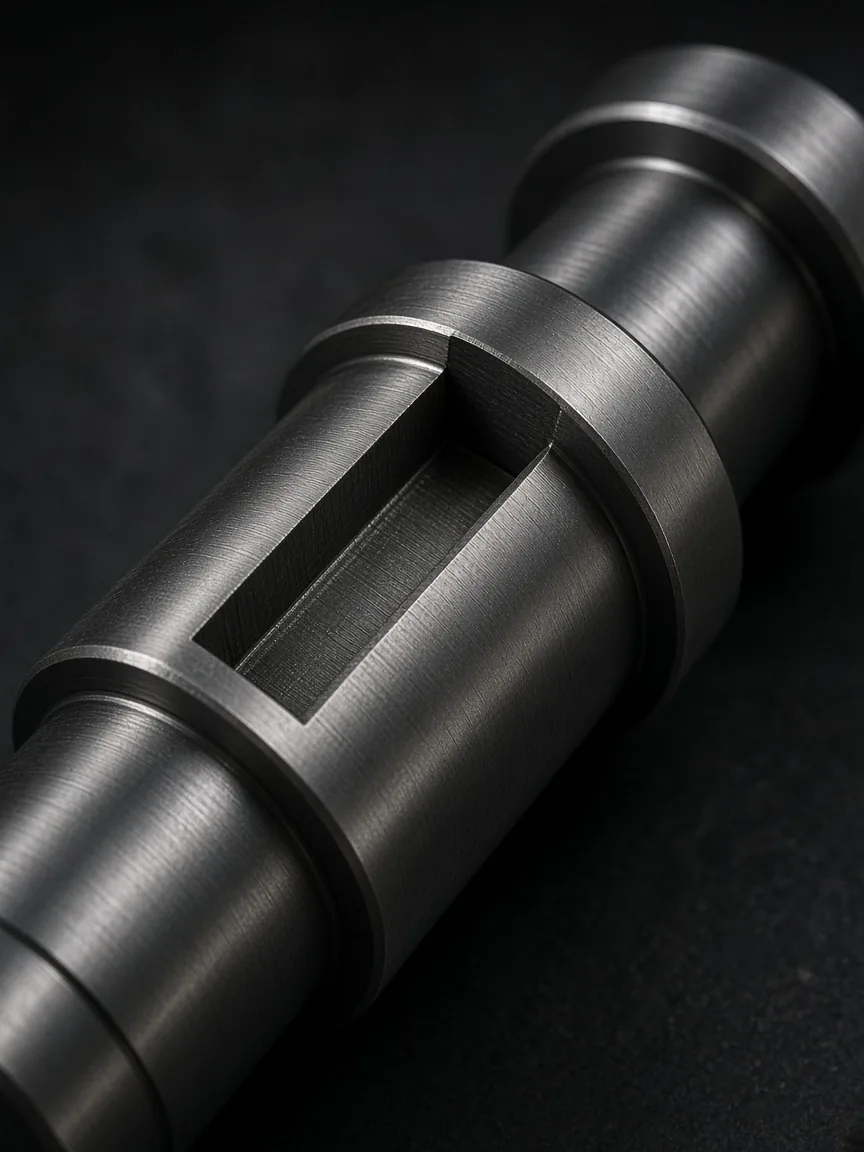

Redüktör milinde açılmış kama yuvası — Kama yuvası

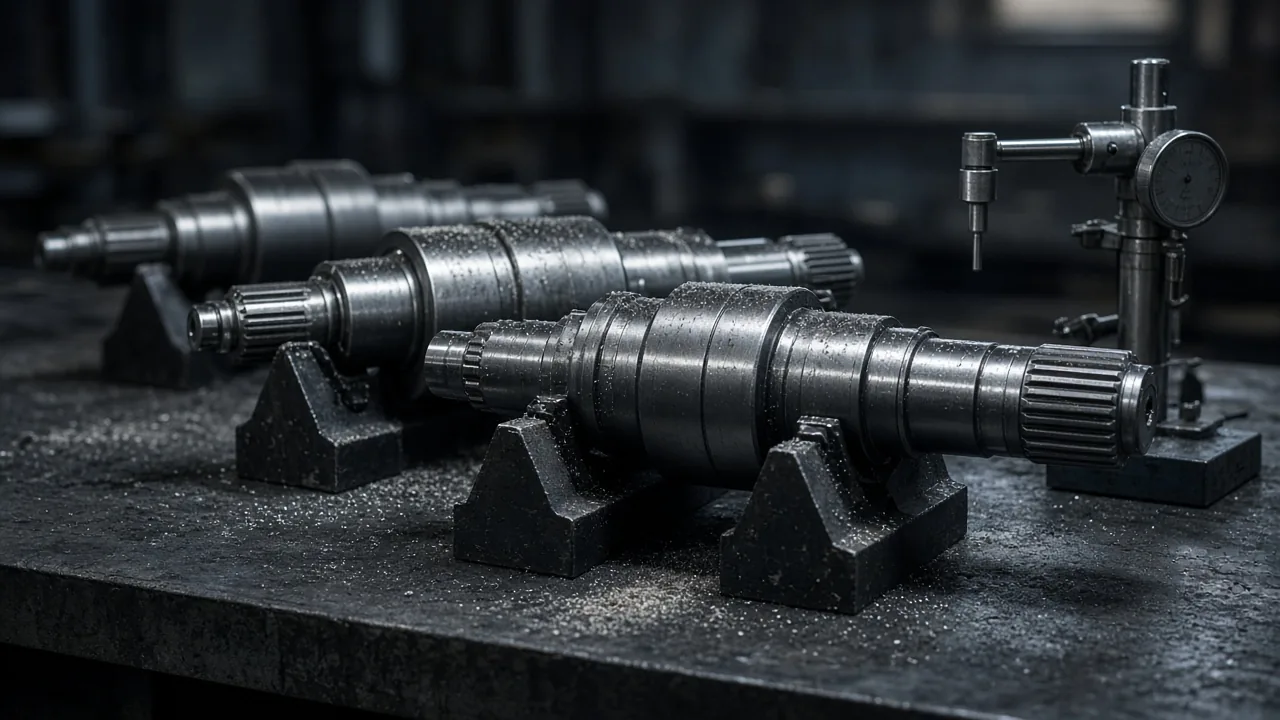

V yataklarında ölçülen kademeli giriş milleri — Çap zinciri

Sonuç

Yedek parti, ilk kartın kopyası çıktı.

Giriş mili seti redüktör hattına teslim edildi. Taşlama payı evrakta durdu. Eşmerkez, ikinci bağlamaya bölünmeden kapandı.

Tamamlanan ekipman
Kademeli giriş mili grubu, yedek partiyle birlikte.
Entegre sistem
Torna çap zinciri ve freze kama, aynı datum’da.
Devreye alınan çözüm
Kilitli mil kartı ve yazılı taşlama payı.
Proses kapsamı
Yatak çapı, alın, kama yuvası, canlı punta.

Kullanılan çözümler

Mil grubu torna ve frezenin aynı datum’da durmasıyla kapandı.

Kademeli mili konuşalım.

Yatak çapı ve kama aynı referansta duracaksa taşlama payını evraka baştan yazarız.
