Sürücü soğutma muhafazası

Kapak, conta düzlemiyle oturdu.

Conta oluklu alüminyum sürücü soğutma muhafazası

Proje

Kapak, conta düzlemiyle oturdu.

Ankara’da bir kontrol üreticisi için kanatçıklı alüminyum soğutma muhafazası. Cep, vida deseni ve conta oluğu dağınık istasyona bölünürse kapak gövdeye oturmuyordu. İlk parça montajda görülmeden seri açılmadı.

İhtiyaç

Dağınık istasyon, kapağı kaçırıyordu.

Cep ve diş ayrı kuruluma bölününce kapak gövdeye oturmuyordu. İnce cidar, takım yolu yazılmadan titreşiyordu. Soğutma, montajda conta düzlemini arıyordu.

Kapsam

Gövde, oluk ve ilk parça montajı.

Kapsam ısı dağıtımı değil; kapağın oturduğu muhafaza ve onaylı ilk parçaydı.

Soğutma gövdesi
Kanatçık ve cep aynı freze plakasında.
Conta oluğu
Oluk, kapak düzlemiyle aynı datum’da durur.
Vida deseni
Delik dairesi gövde referansından kaçmaz.
İlk parça
Montaj görülmeden parti kartı yazılmaz.

Yaklaşım

Kanatçık ve oluk, aynı plakada tutuldu.

İlk muhafaza seri 6xxx ile çıktı. İnce cidarda ilerleme yazıldı. Kapak conta düzlemiyle oturmadan ikinci parça açılmadı.

Uygulama

Sürücü, muhafazayı kapakla birlikte aldı.

Onaylı takım yolu seriye taşındı. Cidar ilerlemesi değişmedi. Kapak conta düzlemiyle oturdu; sürücü gövdesi montajda ayrı istasyon aramadı.

01
Plaka
Kanatçık, oluk ve vida deseni tek freze bağlamasında.
02
Cidar
Takım yolu ince cidara yazıldı. Titreşim masada görüldü.
03
Montaj
Kapak oturmadan seri kartı kilitlenmedi.

Görseller

İşin durduğu yer.

Freze, oluk ve oturan kapak — muhafazanın üç yüzü.

01 / 03

Freze plakası

Kaydırarak diğer bakışları görün.

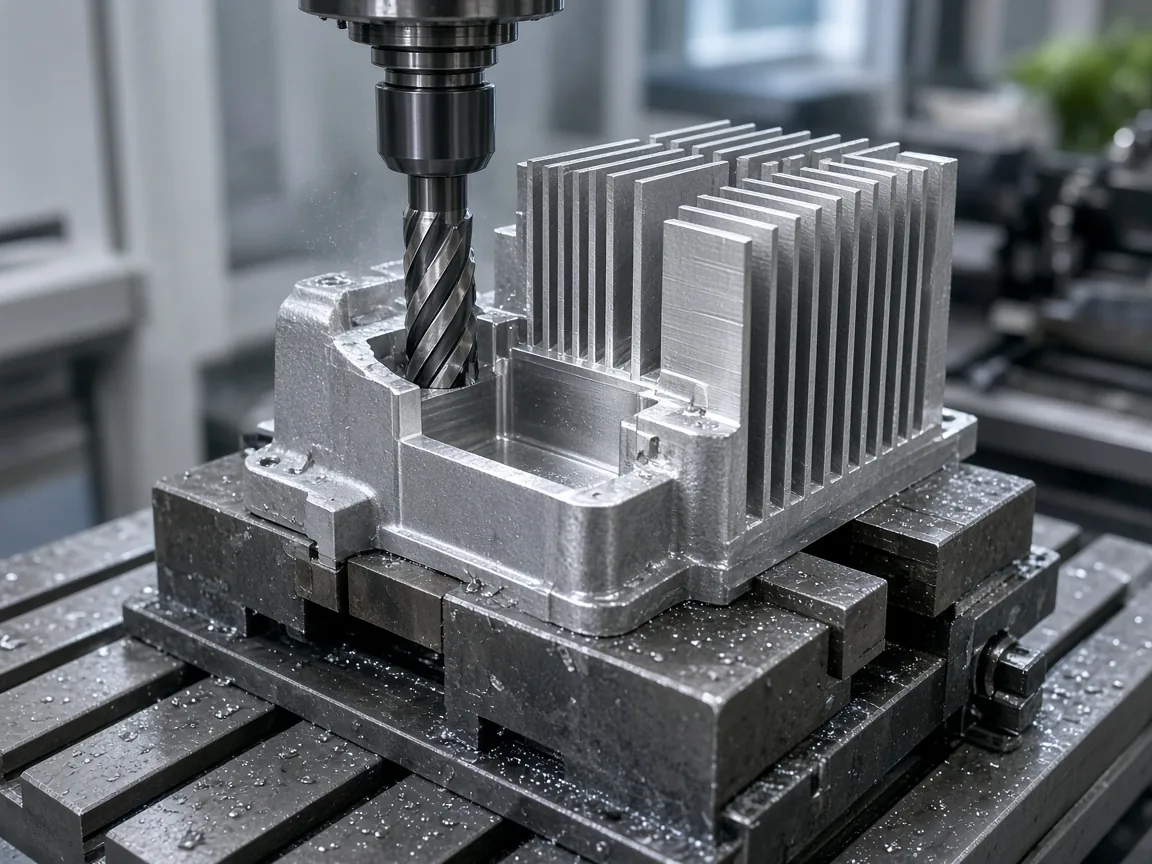

Freze mengenisinde kanatçıklı alüminyum soğutma muhafazası — Freze plakası

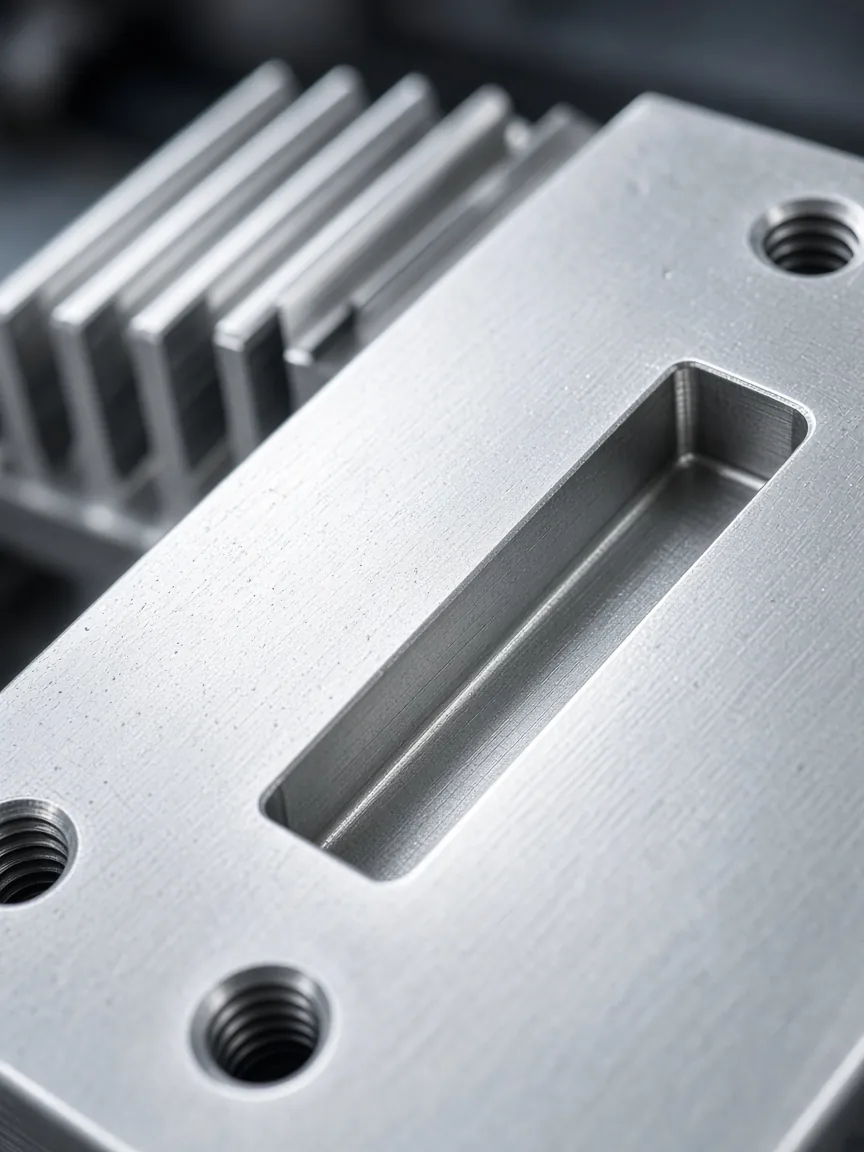

Alüminyum muhafazada işlenmiş conta oluğu — Conta oluğu

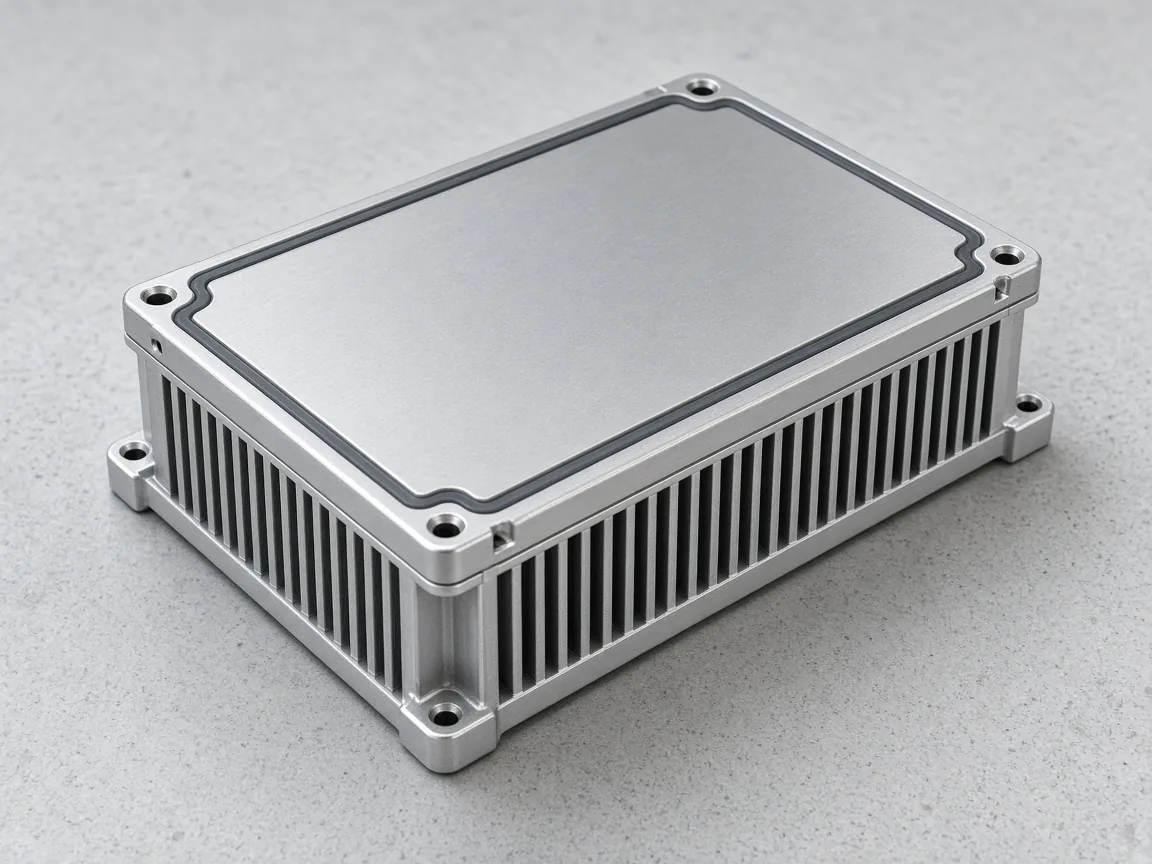

Conta düzleminde oturan sürücü muhafaza kapağı — Kapak oturma

Sonuç

Kapak, olukla aynı düzlemde kaldı.

Soğutma muhafazası sürücü montajına teslim edildi. Onaylı takım yolu seriye taşındı. Conta düzlemi, ikinci istasyona bölünmedi.

Tamamlanan ekipman
Kanatçıklı muhafaza ve oturan kapak düzlemi.
Entegre sistem
Kanatçık, conta oluğu ve vida deseni tek datum’da.
Devreye alınan çözüm
Onaylı takım yolu ve cidar ilerlemesi.
Proses kapsamı
İlk parça montajı ve seriye taşınan freze kartı.

Kullanılan çözümler

Muhafaza, freze ve ilk parça onayının aynı iş olmasıyla kapandı.
