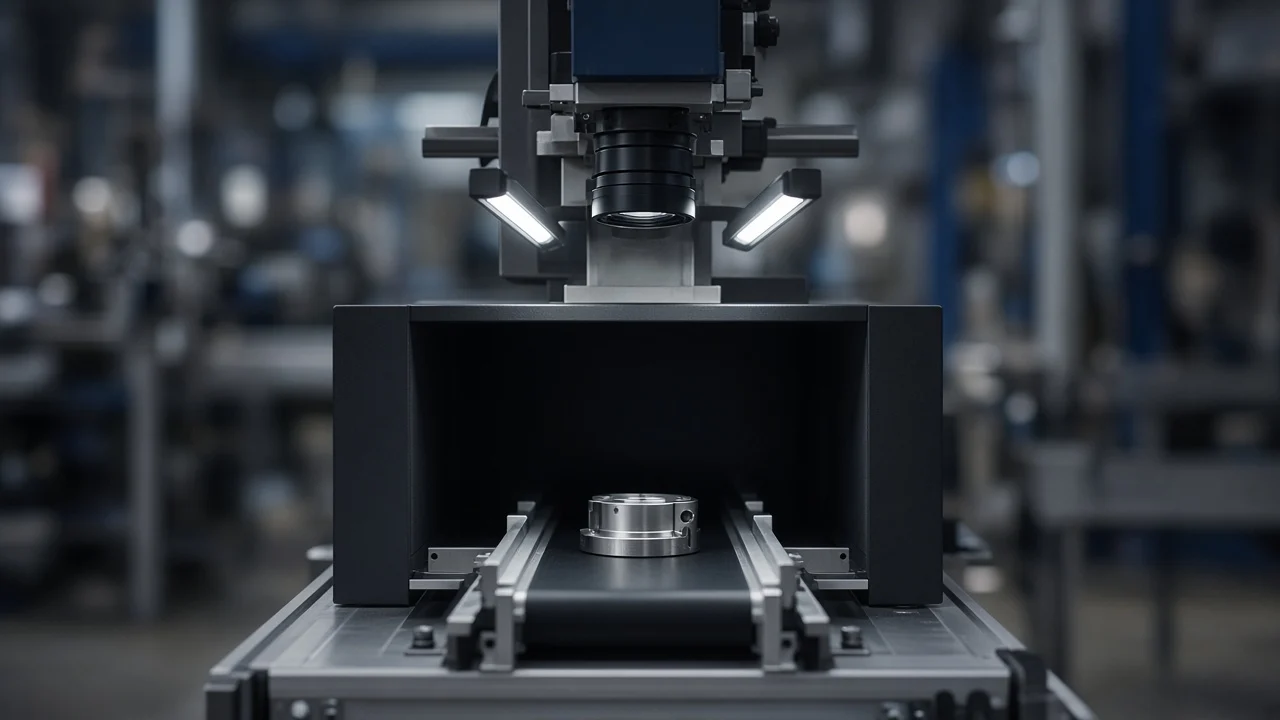

Aydınlatmalı görüntü istasyonunda kamera altında parçayı kontrol eden mühendis

Çözümler / Karar

Kamera görmez.
İstasyon karar verir.

Kamera kalite sistemi değildir. İstasyon kalite sistemidir.

Hizmet

Kamera kalite sistemi değildir. İstasyon kalite sistemidir.

Kamera kalite sistemi değildir. Aydınlatma, tetik, eşik ve hattın kabul-red kilidi aynı istasyonda kurulmazsa görüntü, geç kalmış bir gözlemdir.

SENKRA, yüzey, konum, var-yok ve kod okuma kararlarını hat hızında tekrarlanabilir hale getirir. Karar, operatörün “bana öyle geldi”si değil; istasyonun ölçtüğü değerdir.

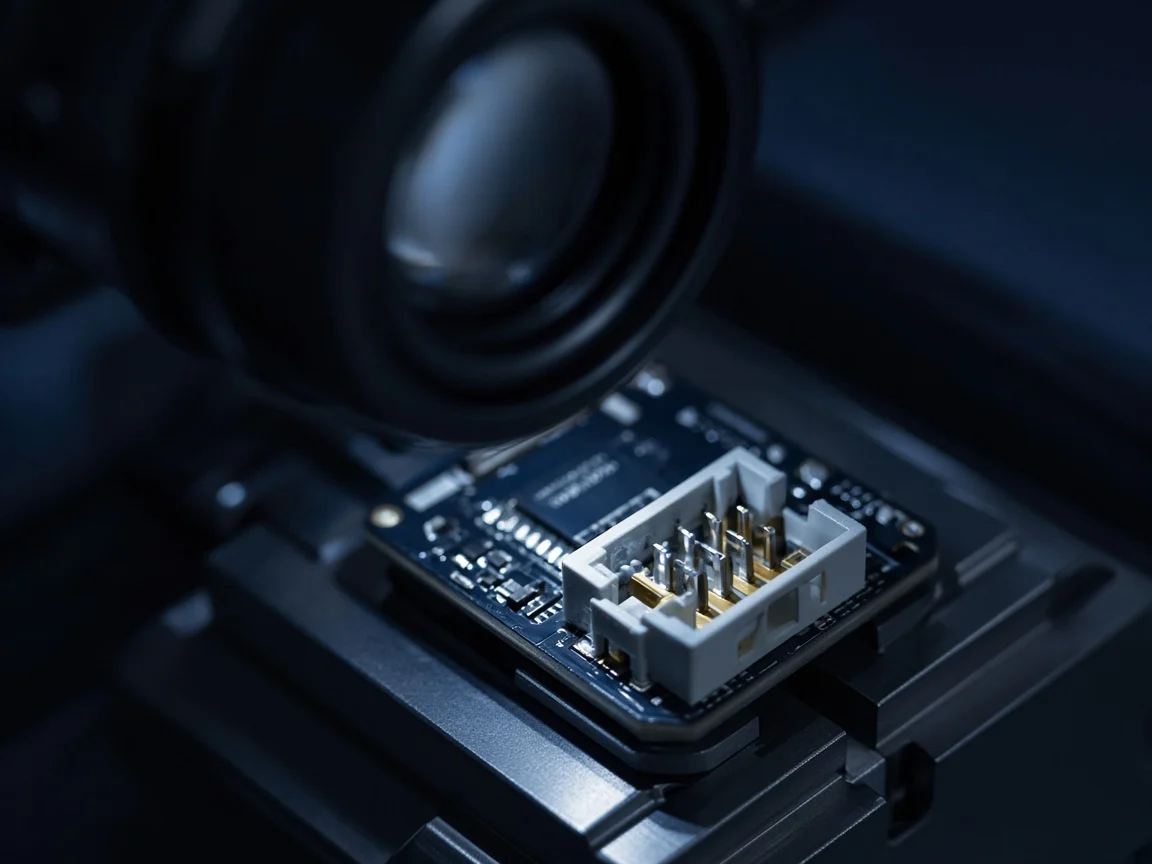

Yapılandırılmış bar ışığı altında kamera merceğiyle bakılan elektronik parça
Üretim hattında kameralı kalite kontrol istasyonu

Problem

Hata bir sonraki istasyonda görünürse geç kalınmıştır.

Görüntü işi, kamera satın alınca bitmez. Işık yanlışsa iyi kamera da kördür.

  1. Işık yok, eşik var

    Algoritma, kötü aydınlatmayı telafi etmeye çalışır. Eşik her vardiyada oynar, karar güvenilmez olur.

  2. Tetik hattı kaçırır

    Kamera, parça durmadan bakar. Bulanık kare, “hata yok” diye geçer veya her parçayı reddeder.

  3. Karar hatta bağlanmaz

    Görüntü PC’si evet-hayır der, hat dinlemez. Red, bir sonraki istasyonda veya müşteride görünür.

Görüntü istasyonunda parçayı robot tutucusuyla birlikte kontrol eden mühendis

Yaklaşım

Önce ışık. Sonra eşik.

İstasyonu kameradan kurmayız. Parçanın yüzeyi, hattın hızı ve arka plan önce okunur. Aydınlatma bu okumadan çıkar. Eşik, ışıktan sonra konuşulur.

Tetik, encoder veya istasyon kilidiyle senkronlanır. Görüntü kararı PLC’ye bir “evet/hayır” olarak gider — ayrı bir dünyada kalan bir yazılım olarak değil. Hücrede konumlama varsa robot, bu kararı yörüngeden önce bekler.

PLC & SCADA Robotik otomasyon

Kapsam

Karar türü, ışığı ve tetiki belirler.

Kapsam, kamera modeli değil. Ne ölçüldüğü, nasıl aydınlatıldığı ve kimin durdurduğu.

  1. YZ

    Yüzey ve kusur

    Çizik, leke, eksik kaplama. Işık, kusuru şişiren değil, tekrarlanabilir kılan yönde kurulur.

  2. KN

    Konum ve varlık

    Parça var mı, doğru yerde mi. Robot veya pres, bu kararı beklemeden kapanmaz.

  3. KD

    Kod ve kimlik

    Barkod, DataMatrix, etiket. Okuma, izlenebilirlik kaydıyla aynı anda düşer.

  4. KR

    Kabul / red

    Hat hızında kilit, ayırma ve kayıt. Karar, rapor aracı değil istasyon çıkışıdır.

Süreç

Işıktan kayda, dört kilit.

  1. 01

    Işık

    Parça, arka plan ve kusur türü yerinde okunur. Aydınlatma, kameradan önce seçilir.

  2. 02

    Tetik

    Hat hızı ve duruş noktası senkronlanır. Bulanık kare, eşik tartışmasından önce kapanır.

  3. 03

    Eşik

    Tolerans, vardiya örneğiyle kilitlenir. “Biraz daha sıkı” sahada değil, örnekle konuşulur.

  4. 04

    Kayıt

    Kabul-red, PLC kilidi ve izlenebilirlik aynı anda düşer. İlk vardiya birlikte izlenir.

Aydınlatmalı görüntü istasyonunda hat hızında kalite kontrol

Uygulama · Elektronik montaj

Kalite kontrol görüntü sistemi

Zorluk

Gözle kaçan yüzey ve konum hataları bir sonraki istasyonda, bazen müşteride görünüyordu. Kamera vardı; istasyon yoktu.

Çözüm

Kontrollü aydınlatmalı istasyon. Hat hızında tetik, kilitli eşik ve PLC’ye giden kabul-red. Karar, izlenebilir kayıtla birlikte düştü.

PLC & SCADA Robotik otomasyon

Sektörler

Aynı karar disiplini, farklı tolerans.

Elektronikte pin, gıdada yüzey, pakette kod. Işık ve eşik, sektörün hatasına göre kurulur.

Tüm sektörler
  • Elektronik

    Konum, pin ve montaj doğruluğu. Karar, robot veya pres kilidine bağlanır.

  • Gıda

    Yüzey, dolum seviyesi, etiket varlığı. Hijyen, aydınlatma seçimini de değiştirir.

  • Paketleme

    Kod okuma, etiket ve kutu bütünlüğü. Red, hat sonunu tıkamadan ayrılır.
